Rolamentos

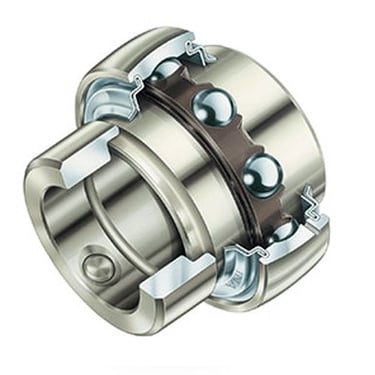

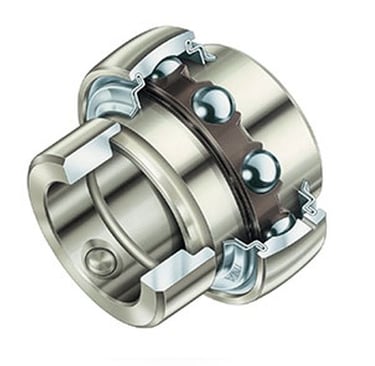

Os rolamentos abaulados (ou de fixação rápida) estão disseminados em todo mundo, em mais de 60 ramos da engenharia agrícola passando pela indústria de bebidas até a produção de semicondutores. Há uma diversificada gama de formas construtivas e condições de aplicação. Nos anéis internos há várias possibilidades de fixação do rolamento com colar excêntrico, com colar concêntrico, com parafuso de fixação no próprio anel interno com dois parafusos, furo de fixação no anel ou furo cônico para utilização de bucha cônica.

Rolamentos Abaulados

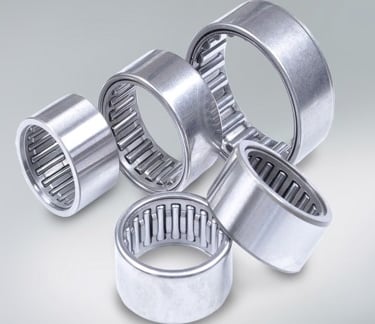

Rolamentos de Agulhas

Nos rolamentos de rolos agulha são inseridos um grande número de rolos finos e alongados com comprimento de 3 a 10 vezes o diâmetro. Conseqüentemente, com a reduzida proporção do diâmetro externo em relação ao diâmetro do círculo inscrito dos rolos, possuem capacidade de carga radial comparativamente maior. Existem vários tipos de rolos agulha, como os de anel externo estampado em chapa de aço especial, os sólidos de anéis usinados, as gaiolas com os rolos e sem anéis, os rolos comando, etc. Além disso, existem tipos e classificações como: com anel interno e sem anel interno ou com gaiola e sem gaiola. Nos rolamentos com gaiola são usadas, principalmente, as gaiolas prensadas de aço.

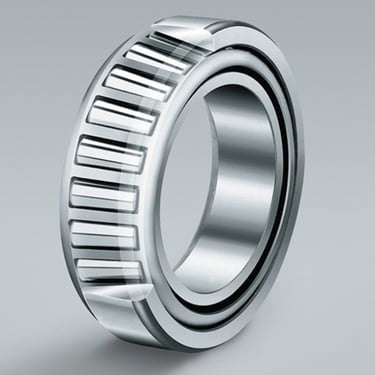

Rolamentos de Rolos Cônicos

Os rolos cônicos trapezoidais inseridos como corpos rolantes são guiados pelo rebordo maior do anel interno. De grande capacidade de carga permitem o apoio da carga radial e num único sentido a carga axial. Em geral, igualmente ao rolamento de esferas de contato angular, duas peças do rolamento são usadas contrapostas. Neste caso, em função do ajuste do espaçamento entre os anéis internos ou entre os anéis externos na direção axial, permite-se selecionar a folga interna adequada. O anel interno (cone) e o anel externo (capa) podem ser instalados independentemente por serem separáveis. Conforme o ângulo de contato estão classificados em: ângulo normal, ângulo intermediário e ângulo grande. Na classificação pelo número de carreiras, há também os rolamentos de duas e de quatro carreiras de rolos cônicos. Geralmente, as gaiolas utilizadas são as prensadas de aço.

Rolamentos de construção simples em que os rolos de forma cilíndrica estão em contato linear com a pista. Possuem uma grande capacidade de carga, principalmente, apoiando a carga radial. Como o atrito entre os corpos rolantes e o rebordo do anel é reduzido, são adequados para altas rotações. Há os tipos NU, NJ, NUP, N e NF para os de uma carreira, e os tipos NNU e NN para os rolamentos de duas carreiras. O anel interno e o anel externo são separáveis em todos os tipos. Os tipos que não têm o rebordo no anel interno ou no anel externo, por permitirem o movimento relativo entre o anel interno e o anel externo na direção axial, são utilizados como rolamentos lado livre. Os rolamentos de rolos cilíndricos que possuem rebordos nos dois lados de um dos anéis, interno ou externo, e um rebordo no outro anel, podem apoiar a carga axial de certo grau em um sentido. Os rolamentos de duas carreiras de rolos cilíndricos têm uma alta rigidez em relação a carga radial, e são usados principalmente em fusos de máquinas-ferramentas. As gaiolas normalmente usadas são as prensadas de aço e as usinadas de latão, há também uma parcela com gaiolas de poliamida.

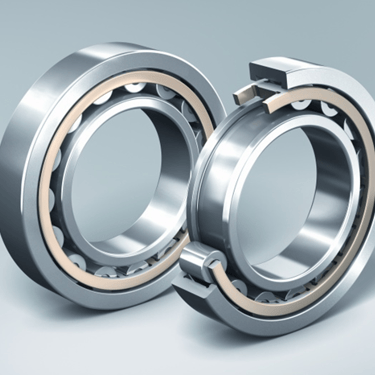

Rolamentos de Rolos Cilíndricos

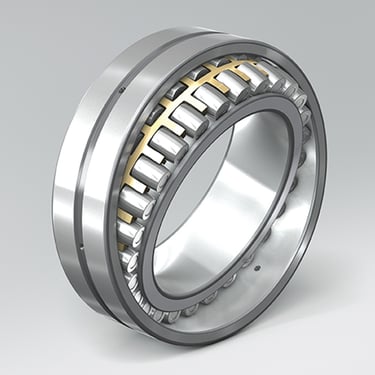

Rolamentos Autocompensadores de Rolos

Rolamentos formados pelo anel interno com duas pistas, anel externo com pista esférica e os rolos com a superfície de rolagem esférica. Devido ao centro da pista esférica do anel externo ser coincidente ao centro do rolamento, permite o auto-alinhamento. Conseqüentemente, quando houver erros de alinhamento em eixos e alojamentos ou flexão do eixo, são automaticamente ajustados, fazendo com que não ocorram cargas anormais no rolamento. A capacidade de carga radial é grande e são adequados para aplicações com cargas pesadas e cargas de choque. Os rolamentos com furo cônico podem ser instalados diretamente no eixo cônico ou podem ser instalados no eixo cilíndrico pela utilização das buchas de fixação ou de desmontagem. As gaiolas normalmente utilizadas são as prensadas de aço e as usinadas de latão.

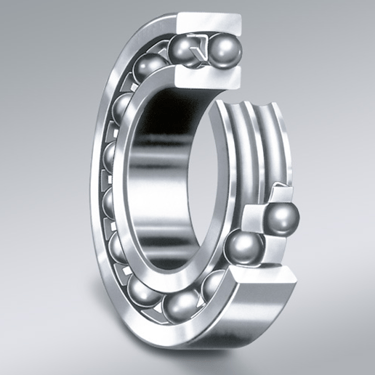

Rolamentos Autocompensadores de Esferas

O anel interno possui duas pistas e a pista do anel externo é esférica. O centro do raio que forma esta superfície esférica é coincidente ao centro do rolamento, conseqüentemente, o anel interno, as esferas e a gaiola inclinam-se livremente em relação ao anel externo. Os erros de alinhamento que ocorrem devido aos casos como o do desvio na usinagem do eixo e alojamento, e as deficiências na instalação são corrigidos automaticamente. Além disso, existem também os rolamentos de furo cônico que são fixados através de buchas.

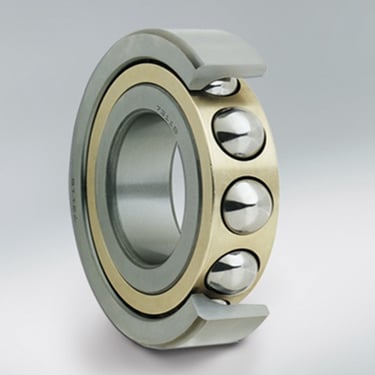

Rolamentos de Esferas de Contato Angular

Os rolamentos deste tipo permitem o apoio da carga radial e num único sentido a carga axial. A esfera e os anéis interno e externo formam ângulos de contato de 15°, 25°, 30° ou 40°. Quanto maior o ângulo de contato maior será a capacidade de carga axial, e quanto menor o ângulo de contato melhor será para altas rotações. Normalmente, duas peças do rolamento são contrapostas e utilizadas com o ajuste da folga. Geralmente, as gaiolas utilizadas são as prensadas de aço, mas para os rolamentos de alta precisão com ângulo de contato menor que 30°, são utilizadas principalmente, as gaiolas de poliamida.

Rolamentos Axiais

Os rolamentos fixos de uma carreira de esferas são entre os rolamentos, os de tipo mais representativo e atendem um extenso campo de aplicações. O canal da pista no anel interno e no anel externo apresentam um perfil lateral em arco, com raio ligeiramente maior que o raio das esferas. Além da carga radial, permite o apoio da carga axial em ambos os sentidos. O torque de atrito é pequeno, sendo o mais adequado para aplicações que requerem baixo ruído e vibração, e em locais de alta velocidade de rotação. Neste rolamento, além do tipo aberto, existem os blindados com placas de aço, os vedados com proteção de borracha, e os com anel de retenção no anel externo. Geralmente, as gaiolas utilizadas são as prensadas de aço.

Rolamentos Fixos de Esferas

Os rolamentos axiais de esferas são constituídos por anéis em configuração de arruelas com canal e gaiolas com as esferas embutidas. O anel a ser instalado no eixo é denominado de anel interno e o anel a ser instalado no alojamento é denominado de anel externo. Nos rolamentos de escora dupla, o anel central (anel intermediário) é o instalado no eixo. Os rolamentos axiais de esferas de escora simples suportam a carga axial em um sentido e os rolamentos de escora dupla suportam a carga axial em ambos os sentidos. No intuito de minimizar a influência de desvios na instalação, existem também os rolamentos axiais de esferas com contra placa esférica no anel externo. Nos rolamentos pequenos são usadas, principalmente, as gaiolas prensadas de aço e nos rolamentos grandes as gaiolas usinadas.

Os rolamentos de duas carreiras de esferas de contato angular possuem a configuração básica de duas pecas do rolamento de uma carreira de esferas de contato angular dispostas costa a costa, em que os anéis internos e externos estão cada qual integrados numa única peca. Conseqüentemente, tem a capacidade de apoiar a carga axial em ambos os sentidos.

Rolamentos de Duas Carreiras de Esferas de Contato Angular

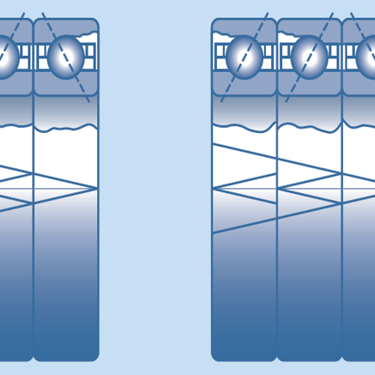

Rolamentos Combinados

Compreende-se como rolamentos combinados a formação do jogo de corpo único com duas ou mais peças de rolamentos radiais. Normalmente, as combinações entre os rolamentos de esferas de contato angular e entre os rolamentos de rolos cônicos são as mais freqüentes. Existem, como tipos de combinação, a combinação face a face (tipo DF), em que os anéis externos são unidos pelas faces; a combinação costa a costa (tipo DB), em que os anéis são unidos pelas costas; e a combinação tandem (tipo DT), em que os anéis estão no mesmo sentido. Os rolamentos combinados dos tipos DF e DB permitem o apoio da carga radial, e em ambos os sentidos a carga axial. Os rolamentos combinados do tipo DT são usados em casos de cargas axiais maiores num único sentido.
